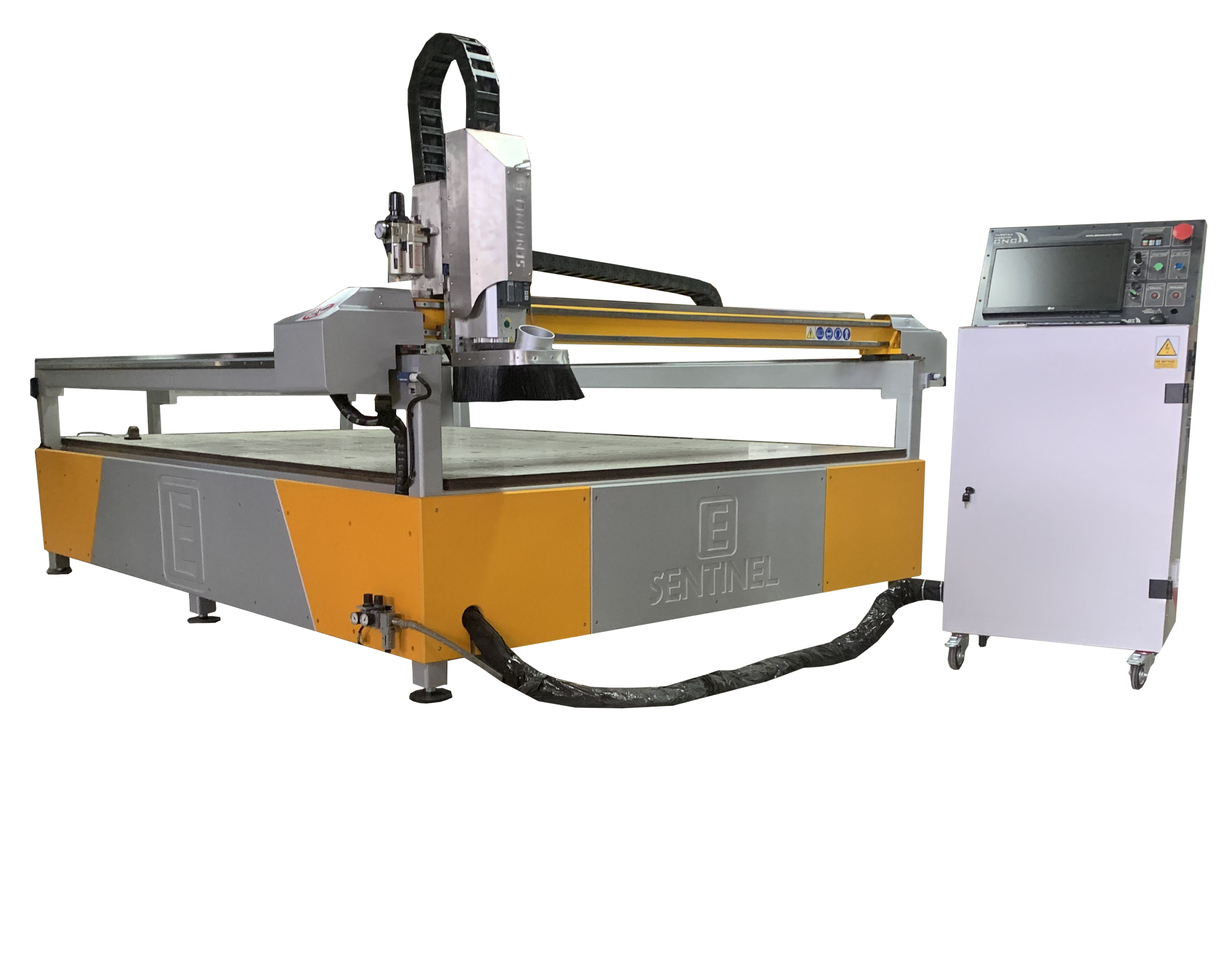

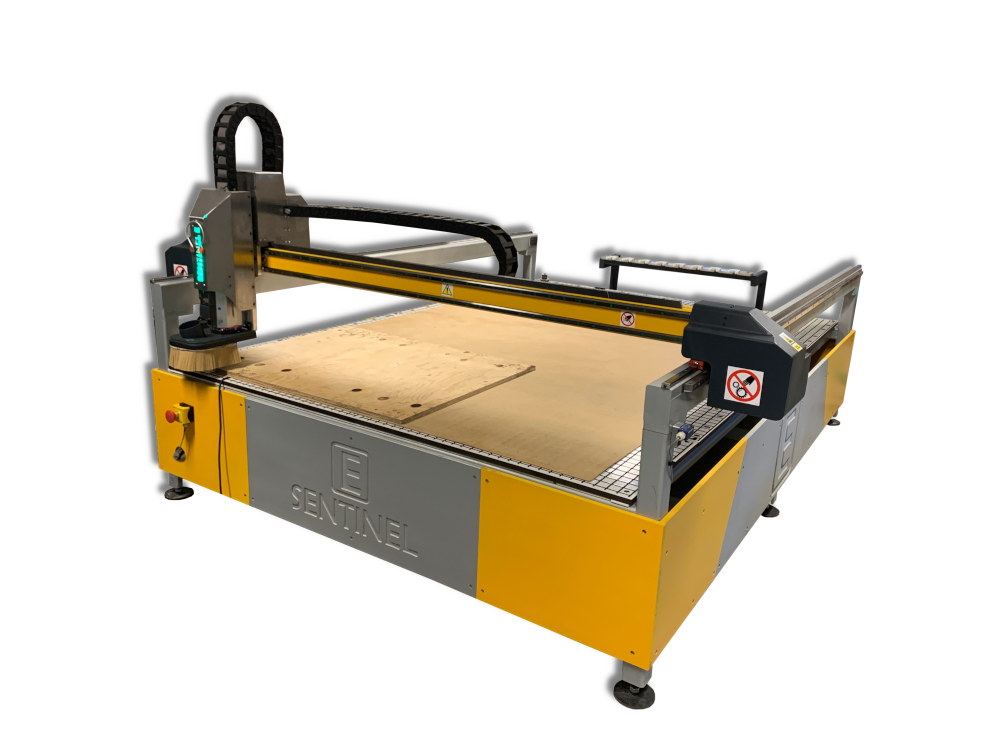

Ploter frezujący CNC seria Sentinel E 2130 [nesting płyt meblowych, reklamowych, budowlanych]

SENTINEL E

Ploter CNC z dużym potEncjałem

Plotery frezujące CNC z serii Sentinel – SENTINEL E są idealnymi urządzeniami do szybkiego nestingu – rozkroju materiałów jak i również pracy w pełnym 3d – przy produkcji paneli 3 d, form.
Szczególnie chętnie zastosowanie znajduje w zakładach stolarskich, agencjach reklamowych, prototypowniach, warsztatach specjalizujących się w obróbce CNC, oraz coraz prężnie rozwijającej się branży budowlanej. Obszary obróbcze dopasowane są do wymiarów handlowych płyt przemysłowych i meblarskich.

Polski Producent maszyn CNC Fabryka Maszyn CNC Plot Electronics wdrożył  ten model do produkcji w 2014 roku.


specyfikacja modelu sentinel E 2130 – podstawowa


Poznaj serie obrabiarek sentinel E

Podstawa to Solidny fundamEnt

Ploter SENTINEL E występuje jako maszyna 3 lub 4 osiowa z możliwością rozbudowy o funkcje tnącą.

Dzięki unikalnej konstrukcji lekkiej, a sztywnej maszyna osiąga bardzo szybkie przejazdy jałowe i obróbcze. Daje to gwarancje szybko i dokładnie wykonanych zadań. Jest to cecha szczególnie doceniana przy różnorodnym rozkroju, grawerowaniu, nawierceniach różnorodnych materiałów, wszędzie tam gdzie liczy się czas wykonywanych detali.

Maszyna posiada szybkie akceleracje – dzięki czemu wykona wielokrotnie więcej pracy niż stare rozwiązania konstrukcyjne. Najwyższej klasy prowadnice liniowe oraz układ listw zębatych helikalnych zwiększają żywotność maszyny i gwarantując ciągłą  prace na długie lata.

Plotery frezujące SENTINEL E to trwałe i sprawdzone rozwiązanie w wielu firmach produkcyjnych i reklamowych.
Fabryka Maszyn CNC PLOT Electronics gwarantuje najwyższej klasy jakość wykonania urządzenia przy zachowaniu
rozsądnej ceny i stałego dostępu do serwisu i części zamiennych.

Poznaj zalety najlEpszej maszyny CNC

Wytrzymała konstrukcja oraz szereg zaawansowanych technicznie rozwiązań czuwa nad jakością i wydajnością twojej produkcji.

NowoczEsna konstrukcja

Belki jezdne wykonane są z użebrowaniem wewnętrznym wzmacniającym konstrukcję co pozwala zastosować boczny załadunek i rozładunek materiałów z łatwym dojściem do stołu roboczego. Przelotowa konstrukcja umożliwia dołożenia podajników materiału, wraz z automatycznym odbiorem.

Układ wahaczy strukturalnych

Wahacze strukturalne to elementy budowy maszyny oparte na kształtach – przetłoczeniach i nacięciach dylatacyjnych. Wzmacniają mechanikę i kinematykę. Eliminują drgania, kompensują odchyłki mechaniki (pasowań) i wpływu temperatury. Wydłużają znacząco żywotności urządzenia. Eliminują luzy nawrotne powstające przez lata użytkowania.

Ochraniacz kablowy – PatEnt P.398047

Ochraniacz bezpośrednio chroni wiązki kablowe od zewnętrznych urazów i czynników mechanicznych oraz wydłuża żywotność całej elektroniki poprzez izolacje elektrostatyki. PLOT Electronics jako jedyna firma w kraju używa własnych rozwiązań patentowych w swoich konstrukcjach.

TEchnologia HM

Połączenie wielu materiałów w odpowiedni sposób w procesie hybrydyzacji daje materiał, którego właściwości oraz wytrzymałość jest 1250% większa od ówcześnie tworzonych konstrukcji w sposób niezmienny od 50 lat.

System automatycznej kompEnsacji kąta bramy

Zapewnia automatyczne doregulowanie do kąta prostego pomiędzy osiami X i Y co zwiększa dokładność pracy maszyny i nie uzależnia jakości wykonywanego detalu od lat pracy i warunków w jakich przebywała maszyna.

Obraniane materiały i wyposażenie sentinel E:

  • Obrabiane materiały:</h3 >

    Drewno, Sklejka, OSB, MDF, HDF
    Metal, Aluminium, Mosiądz, Brąz,
    Kompozyty, Konglomerat, Corian, HPL,
    Prolab, Pianka Poliuretanowa, Styropian, Dibond, PCV spienione, Plexi
    – Przy użyciu głowicy oscylacyjnej: Pianka Techniczna Poliuretanowa, Gąbka, Karton, Tektura, Folia, Poliwęglan, Akryl
    Skóra, Tkanina, Guma, Tworzywa
    Kryngielit, Gambit, Polonit
    inne materiały i płyty

Frezowanie i cięcie CNC na SENTINEL E:



Wymiar roboczy plotera frezującego sentinel E 2130

MODEL NOWY- SPECYFIKACJA SENTINEL N 1525:

Wymiary

SENTINEL E 2130:
X: 2100mm  Y: 3000mm  Z: 300mm

Wyposażenie

  • Kinematyka – Prowadzenie liniowe
  • Przeniesienie liniowe z układem wahaczy strukturalnych
  • Wrzeciono ATC automatyczną wymianą narzędzia o mocy 8-9,6 Kw [ER 32, ISO 30, 24000rpm, łożyska ceramiczne]
  • Magazyn narzędzi liniowy na 6 sztuk
  • Komplet 6 stożków ISO 30
  • Napędy – Serwonapędy Cyfrowe AC 4x400W
  • Stół próżniowy – płyta HPL
  • Technologia HSM [High Speed Machining]
  • Czujnik wysokości materiałów
  • Czujnik długości narzędzia
  • Układ chłodzenia narzędzia (sprężone powietrze)
  • Układ kołków bazujących – 3 szt.
  • Szafa sterująca z komputerem, klawiatura, mysz
  • Komplet tulejek zaciskowych ER 32 [fi3, fi4, fi6, fi10, fi 12, fi16]
  • Oferta Specjalna – pakiet podstawowego oprogramowania CAD/CAM w skład pakietu wchodzi oprogramowanie Alibre Atom3D (bezpłatnie na 180 dni) oraz Alibre FreeMILL (bezterminowo)
  • Gumy do stołu próżniowego 30mb
  • 2 podkłady na stół próżniowy
  • Pompa próżniowa kłowa C-VRL 301 Zephyr (Silnik – 5,5 Kw, Wydajność nominalna – 290 m3/h, Ciśnienie końcowe – 150 hPa (mbar)

Pozostałe informacje

Szkolenie z zakresu obsługi maszyny odbywa się w siedzibie Producenta.

Wymagane media do podłączenia maszyny:

  • przyłącze elektryczne 32A – 5 żyłowe, ( 3 fazy, przewód zerowy i uziemiający),
  • sprężone powietrze do 6 bar do układu chłodzenia freza,
  • złącza internetowe.

Transport maszyny po stronie Kupującego.
Gwarancja na maszynę 12 miesięcy.

Inne wyposażenie niewliczone w cenę urządzenia

Akcesoria SENTINEL E:



Obrabiarki CNC z serii SENTINEL E dzięki rozwojowi zyskały możliwość pracy 4 osiowej obsługując większość dostępnych modeli agregatów.
Dzięki nim ten model stał się potężnym narzędziem obróbczym jak i tnącym.

Agregat kątowy

Bigownik

Oś oscylacyjna – tnąca
