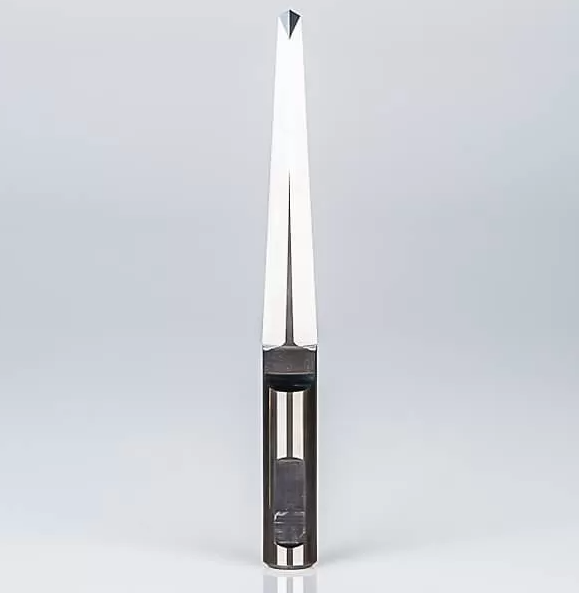

Nóż oscylacyjny z węglika spiekanego – dwukierunkowy -NO10060ST  – FI 10

DANE techniczne noża oscylacyjnego CNC NO10060ST – FI10

Dane techniczne:
Średnica robocza: D = 10 mm
Długość całkowita: L2 = 100mm
Długość robocza: L1 = 60 mm
Dwukierunkowy

Chwyt walcowy Weldon

Noże oscylacyjne są narzędziami powszechnie używanymi w specjalistycznych maszynach CNC.

Na rynku dostępne są również głowice oscylacyjne o które można doposażyć standardową frezarkę CNC.

Głowica elektryczna może być dostawką obok wrzeciona frezerskiego – idealne rozwiązanie do cięcia folii, kartonów, gąbek.

Głowica oscylacyjna z serii N jest głowicą oscylacyjna pobierana z magazynu narzędzi – współpracuje z 4 osią obrotowa C na wrzecionie. Głowica z serii N idealnie nadaje się do cięcia grubych i wymagających materiałów – kingerytów, wymagających materiałów uszczelkarskich.

Proces obróbki skrawaniem na maszynach cnc nie ogranicza się tylko do frezowania. Istotna forma wykorzystania maszyn jako cutterów jest cięcie oscylacyjne cnc przy pomocy dedykowanych narzędzi. W procesie obróbki skrawaniem nie wszystko da się wykonać frezami, czy nożami tokarskimi. Metoda cięcia oscylacyjnego obrabia się takie materiały jak tektura, guma, guma zbrojona, pianki, skóry, materiały tekstylne, materiały izolacyjne  itp.

Do wycinania różnorodnych kształtów  najlepiej sprawdzą się noże oscylacyjne.

Dzięki swojej konstrukcji i sposobie pracy, tną one materiały pozostawiając estetyczne, nie postrzępione krawędzie. W tej obróbce nóż oscylacyjny nie obraca się i wykonuje ruch posuwisto-zwrotny.

W zależności od tego jakim ploterem dysponujemy, możemy używać noży oscylacyjnych jednokierunkowych lub noży oscylacyjnych dwukierunkowych. Przy nożach jednokierunkowych możemy ciąć od 5 mm do 70 mm na chwycie fi 6. Ostrze takiego noża jednokierunkowego jest umieszczone centralnie, i dzięki temu możemy wycinać nawet bardzo małe elementy. W przypadku noży dwukierunkowych możemy ciąć od 15 do 30 mm na chwycie fi 6 i do 100 mm na chwycie fi 10. W nożu oscylacyjnym dwukierunkowym możemy wykorzystać dwa ostrza, pracując w dwóch kierunkach w zależności od stopnia skomplikowania detalu.

Dzięki takiemu zróżnicowaniu noży oscylacyjnych możemy wykonać każde cięcie w dowolnym materiale i w dowolnej wielkości. Dlatego ten rodzaj procesu sprawdza się idealnie w branży termoizolacyjnej, obuwniczej, odzieżowej, sportowej i motoryzacyjnej. A także w branży reklamowej, która produkuje materiały POS.

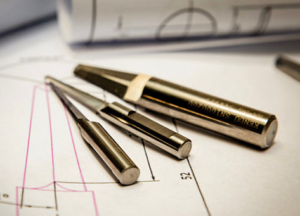

Noże oscylacyjne, jakie posiadamy w swojej ofercie wykonane są z węglika spiekanego i produkowane przez firmę Kendu i VHF. Zapraszamy do wyboru noża w zależności od potrzeby – dobierając długość roboczą, kąt, ilość ostrzy i chwyt cylindryczny lub weldon.
