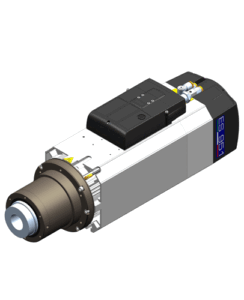

Elektrowrzeciono z wymiennikiem narzędzi ATC model SAE 145 8kW

zostało zaprojektowane z przeznaczeniem do frezowania i wiercenia  drewna, plastików, materiałów kompozytowych.

Model ten dostępny jest pod stożki ISO 30 i HSK 63F w różnych kombinacjach mocy, momentach obrotowych, tak aby spełnić wymagania szerokiego grona odbiorców.

Dostępna konfiguracja wrzeciona z długim i krótkim nosem. Zaleta tego wrzeciona jest wymienny „shaft kit”.

Wrzeciona z automatyczną wymianą narzędzi skracają  czas obróbczy wykonywanych detali o ręczną, mechaniczną wymianę narzędzia. Plotery, frezarki, obrabiarki frezujące cnc są najczęściej wyposażone w magazyny narzędzi  liniowe umiejscowione na jednej z osi obrabiarki  z chwytakami pod ISO 30 lub HSK63F. Inną opcją poboru narzędzia jest jego wymiana z magazynku karuzelowego  – dotyczy to szczególnie maszyny z dużą ilością narzędzi powyżej 10 szt.

Operator cnc podczas tworzenia ścieżki narzędziowej planuje proces obróbczy za pomocą dedykowanych narzędzi, które umieszczone są w banku narzędzi.  Po zakończeniu przykładowo obróbki zgrubnej wrzeciono podjeżdża do magazynu narzędzi i pneumatycznie dokonuje jego wymiany z zadanego programowo banku narzędzi na narzędzie planowane w dalszym etapie produkcji. Pozwala to operatorowi CNC na obserwacje procesu obróbczego, skrócenia czasu obróbczego. Elektrowrzeciona z automatyczną wymianą narzędzi są najpopularniejszym rozwiązaniem  zakładów produkcyjnych,  stolarni, fabryk.  Pozwala to zautomatyzować proces produkcji przy jak najmniejszym udziałem siły ludzkiej. Automatyzacja pozwala na znaczne skrócenie procesów produkcyjnych, szybsze wykonywanie detali, ergonomie pracy zatrudnionych operatorów cnc.

Wrzeciona z pneumatyczną wymianą narzędzi pozwalają też na dalszą rozbudowę maszyn cnc. Przy wrzecionie z automatyczną wymianą narzędzi możliwe jest dalsze rozszerzenie funkcjonalności obrabiarki CNC o szereg dodatkowych agregatów. Maszynę można doposażyć o 4 oś C na wrzecionie obrotowa o 360 stopni. 4 oś C na wrzecionie umożliwia pracę z szeregiem dodatkowych głowic frezujących, tnących, gwintujących.

Maszyny 3 osiowa staje się 4 osiowym manipulatorem z szybkim przezbrojeniem produkcyjnym. Zobacz więcej informacji o technologii SMED. Większość agregatów, głowic oscylacyjnych jest pobierana z banku narzędzi. Takie rozszerzenie funkcjonalności obrabiarki CNC jest możliwe tylko przy zastosowaniu opcji elektrowrzecion z automatyczną wymianą narzędzi.

Parametry techniczne elektrowrzeciona ATC o mocy 8 Kw pod stożki ISO 30 – model SAE145

Moment obrotowy na wykresie poniżej

Moc S1/ prędkość obrotowa Kw/rpm/min

Parametry Techniczne elektrowrzeciona ATC o mocy 8 Kw – seria SAE 145

• Wrzeciono pod stożki ISO 30, tuleje ER 32
• Typ nosa – Krótki nos
• Maksymalna częstotliwość: Hz 800
• Napięcie nominalne V 220/380
• Liczba biegunów N° 4
• Narzędzie odblokowujące – siłownik 3bar
• Łożyska przednie i tylne – ceramiczne
• Prędkość maksymalna obr. 24000 rpm
• Smarowanie łożysk – smar dożywotni
• System chłodzenia wrzeciona – wentylator/24
• Waga wrzeciona – 28 kG

Dostępne opcje dodatkowe:

• Monitorowanie prędkości
• Tuleja referencyjna kruszywa
• Enkoder 1Vpp
• Koder TTL
• Czujnik wibracji
• Czujnik temperatury łożyska


Wymiary elektrowrzeciona ATC o mocy 8 Kw – seria SAE 145

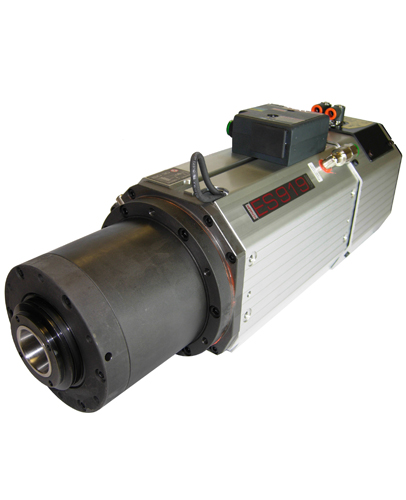

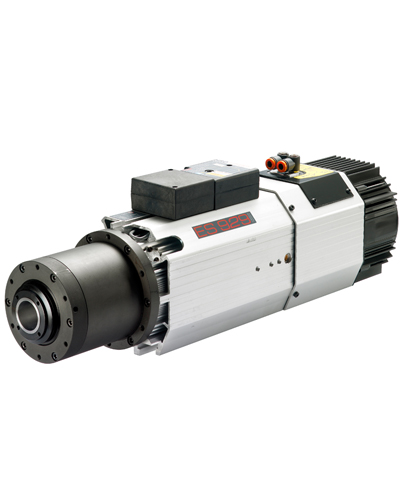

Elektrowrzeciono z Automatyczną wymianą narzędzi ATC – 8Kw – pod stożki ISO 30.

Elektrowrzeciono  z automatyczną wymianą narzędzi ATC  jest narzędziem do obróbki  drewna, aluminium i tworzyw sztucznych. Wrzeciono jest dobrze zabezpieczone przed zapyleniami drzewnymi, kurzem, opiłkami aluminiowymi i plastikowymi. Przeznaczone jest do lekkich i średnich prac frezujących. Model ten dostępny jest w wielu kombinacjach mocy . Moment obrotowy  elektrowrzeciona zaspokoi wymagania każdego klienta. Elektrowrzeciono jest wyposażone w wentylator chłodzący z niskim poziomem hałasu. Dostępne różne konfiguracje stożków narzędziowych pod ISO 30 i HSK 63F.
